사용자 매뉴얼 — 상세 사용설명서

1. 시작하기 전에

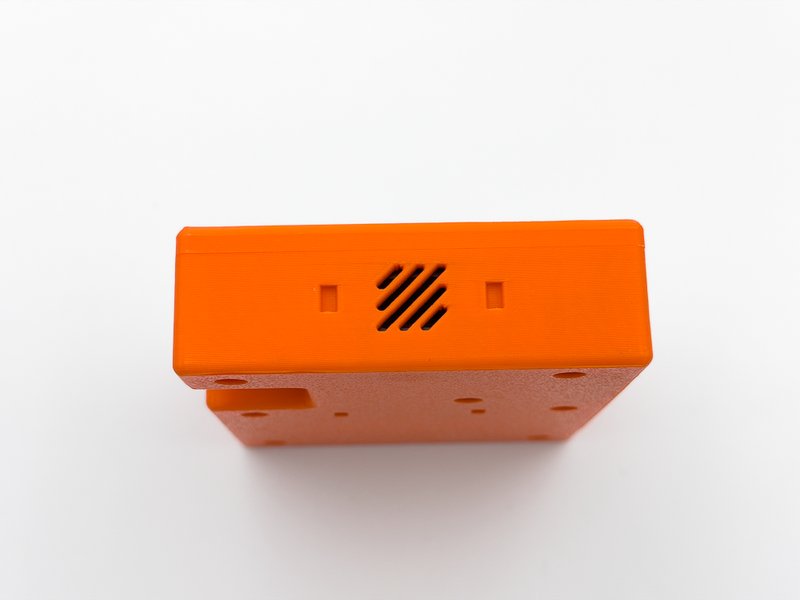

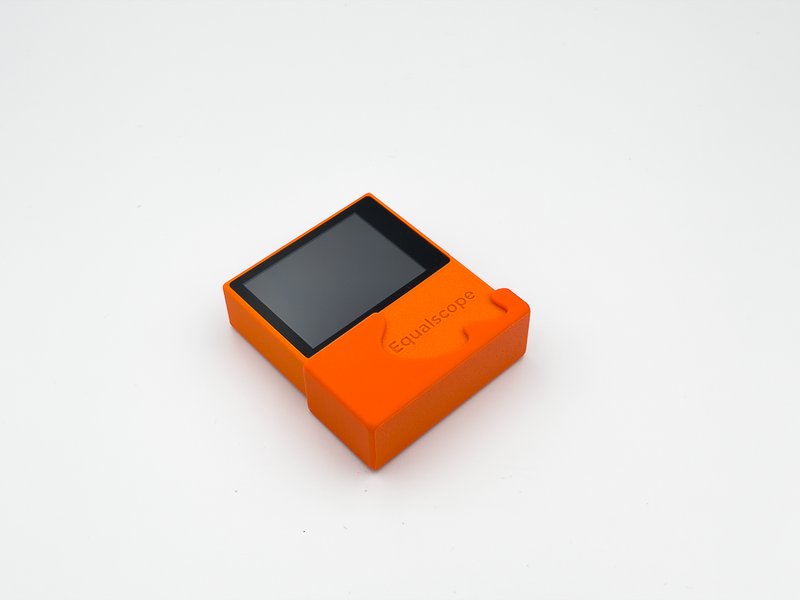

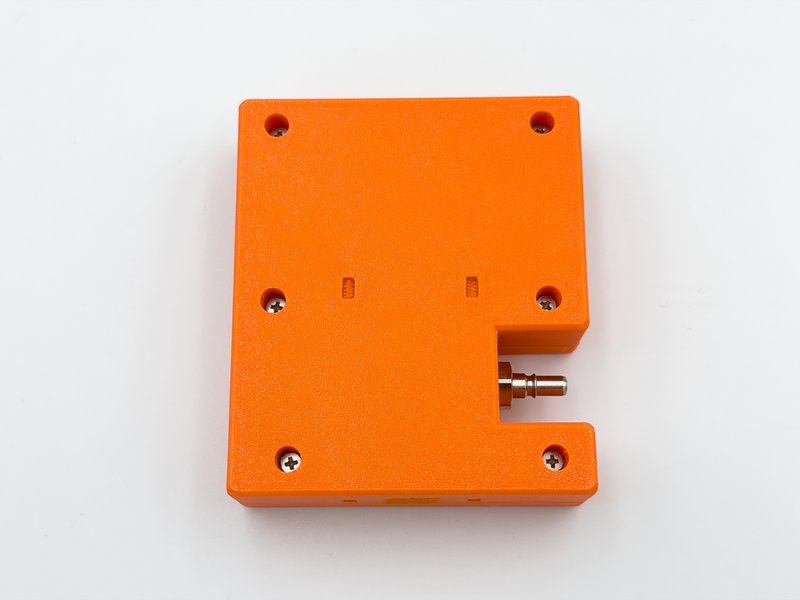

1.1 구성품과 각 부분 명칭

1.2 충전과 전원

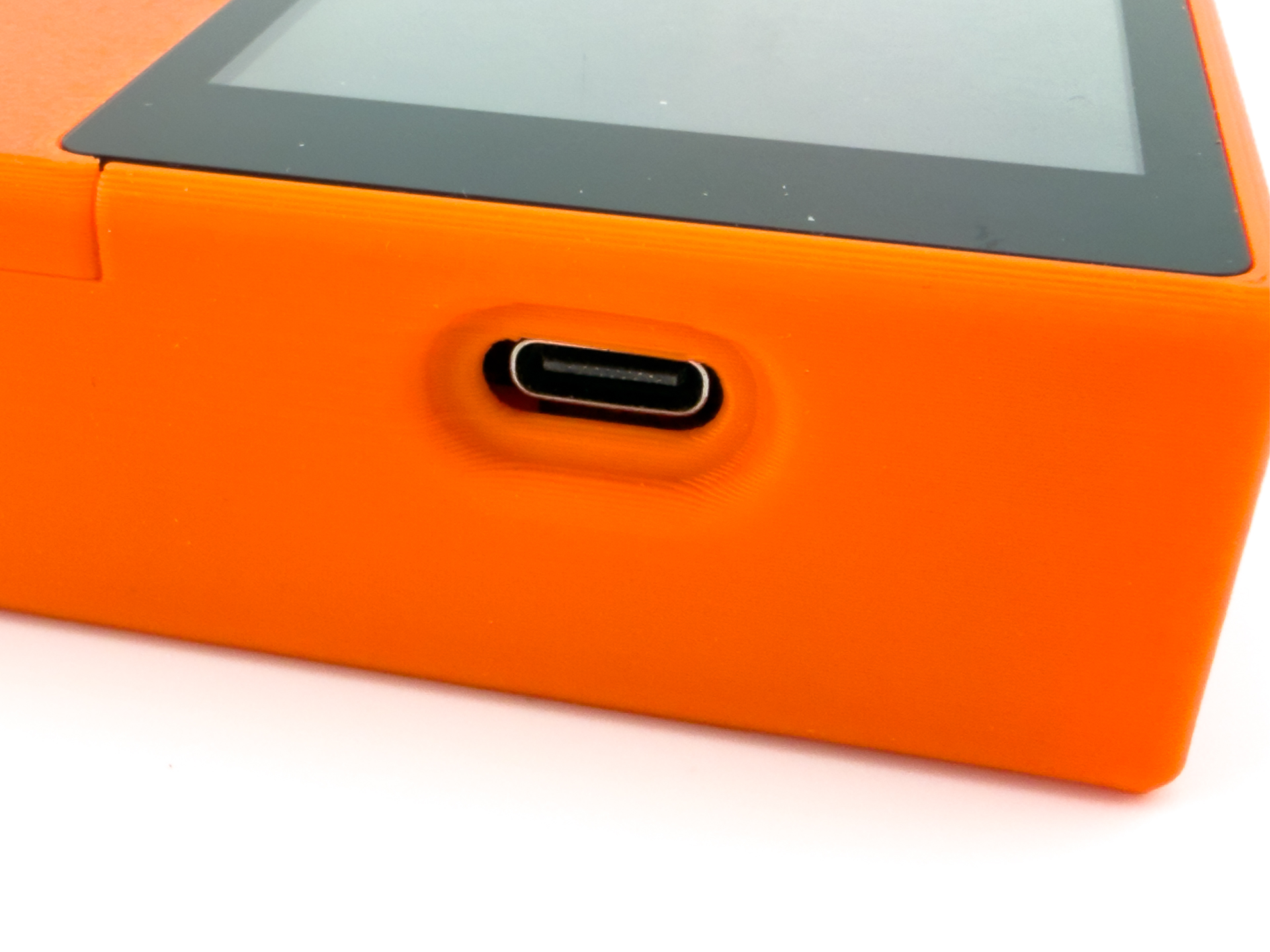

• 충전: 본체 USB 포트에 USB-C 케이블을 연결해 충전합니다.
  • 충전 케이블을 꽂으면 USB 커넥터 왼쪽에 초록색 불이 켜져 충전 상태를 알 수 있습니다. 충전이 끝나면 이 불이 꺼집니다.
  • 화면에는 별도의 충전 표시(번개 아이콘)가 없습니다. 대신 배터리 잔량이 약 10초 주기로 갱신되므로, 충전 중에는 % 가 차츰 오르는 것으로도 확인할 수 있습니다.
• 켜기: 물리 전원 버튼을 약 3초간 누르면 켜집니다. 부팅 화면 후 약 5초간 영점(0점) 보정을 진행합니다.
  • ⚠️ 영점 보정 중에는 이퀄 벤트를 코에 대거나 튜브에 압력을 가하지 말고, 대기압 상태로 그대로 두세요. 이 시간에 측정된 기준점이 이후 측정 정확도를 좌우합니다.
• 끄기: 두 가지 방법이 있습니다.
  • 물리 전원 버튼을 약 3초간 길게 누르기
  • 메인 화면의 [전원] 버튼 누르기
• 자동 종료: 설정 시간 동안 조작이 없으면 자동으로 꺼집니다 (8.4).
• 저전량 보호: 배터리 15% 이하면 주기적 경고음, 5% 이하면 10초 카운트다운 후 측정을 저장하고 스스로 꺼집니다. 경고음이 들리면 충전해 주세요 (충전 중에는 발동 안 함).

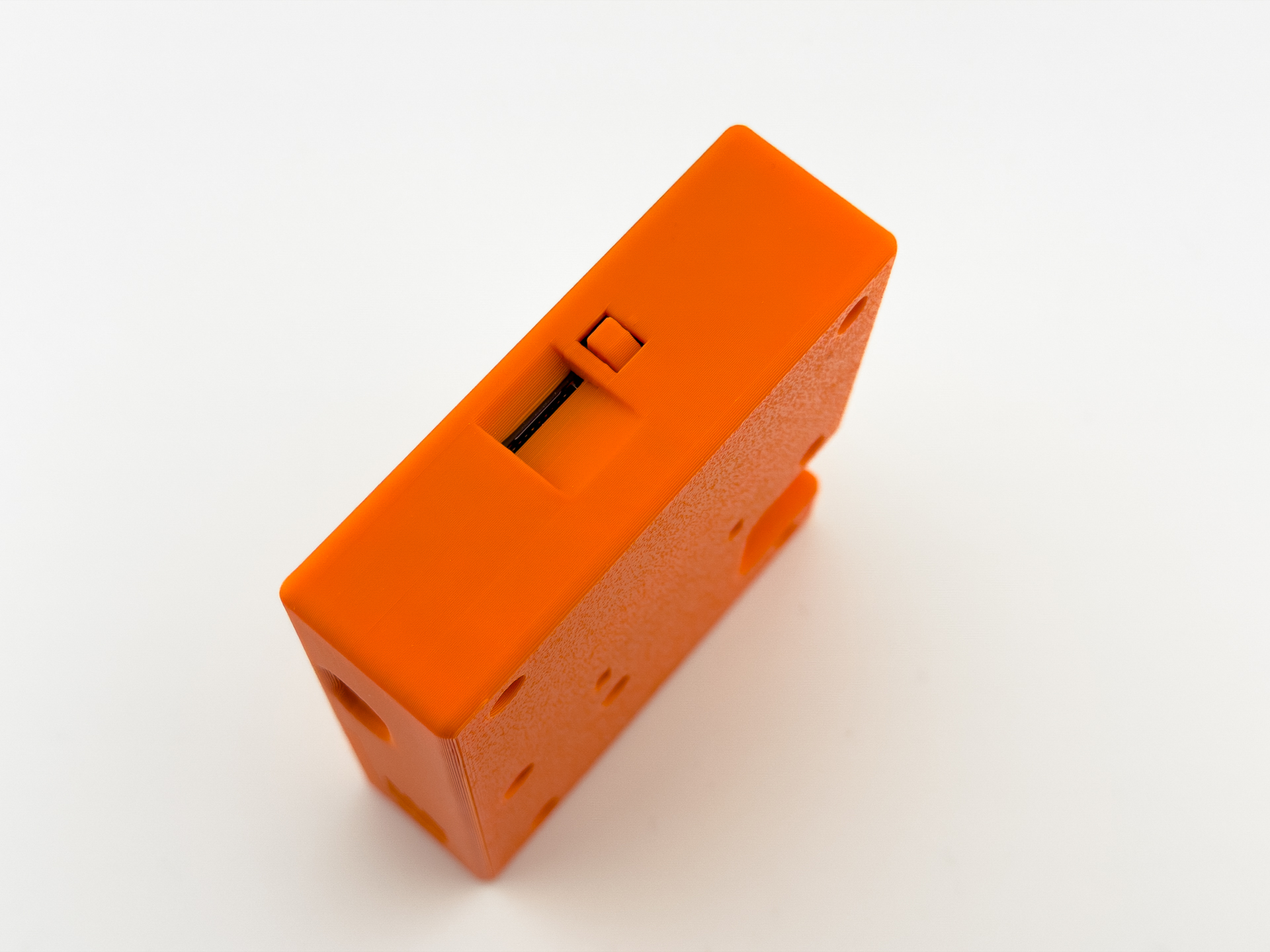

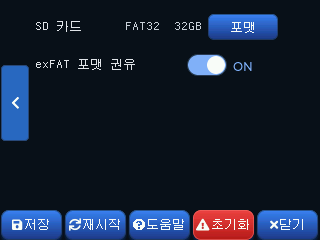

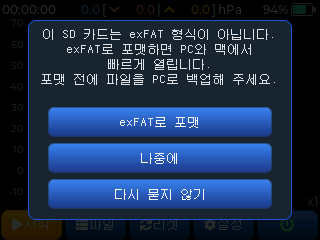

1.3 SD 카드

• 본체 슬롯에 꽂아 사용하며, 전원이 켜진 상태에서도 삽입·제거할 수 있습니다.
• 측정 파일 저장과 스크린샷에 사용됩니다.
• SD가 없어도 내부 메모리로 측정·저장이 가능합니다 (저장소 차이는 6.2 참고).

1.4 주요 사양

2. 기본 측정

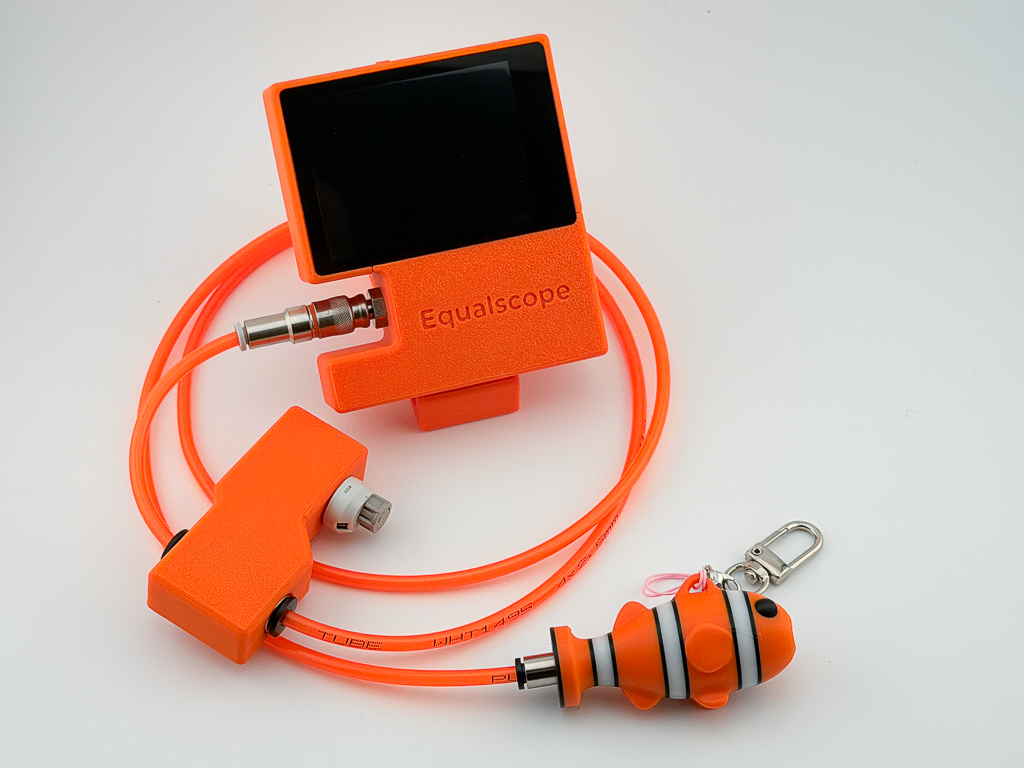

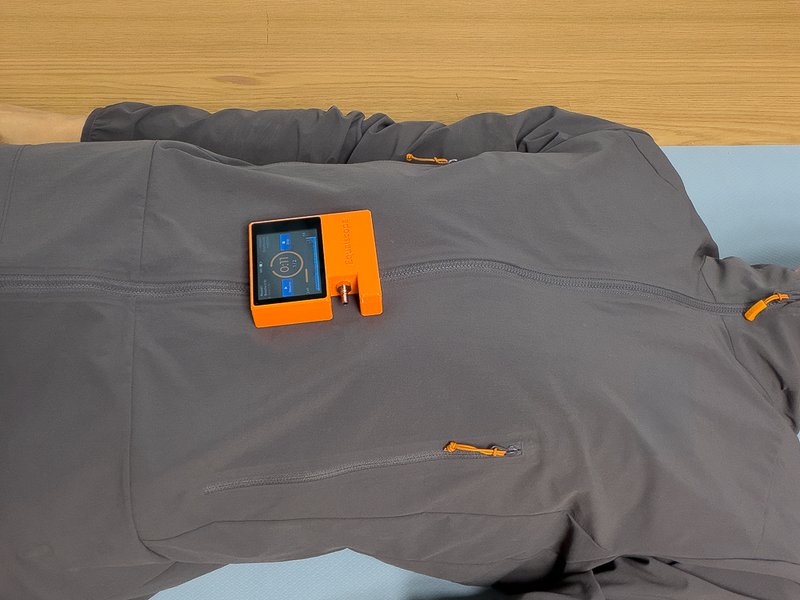

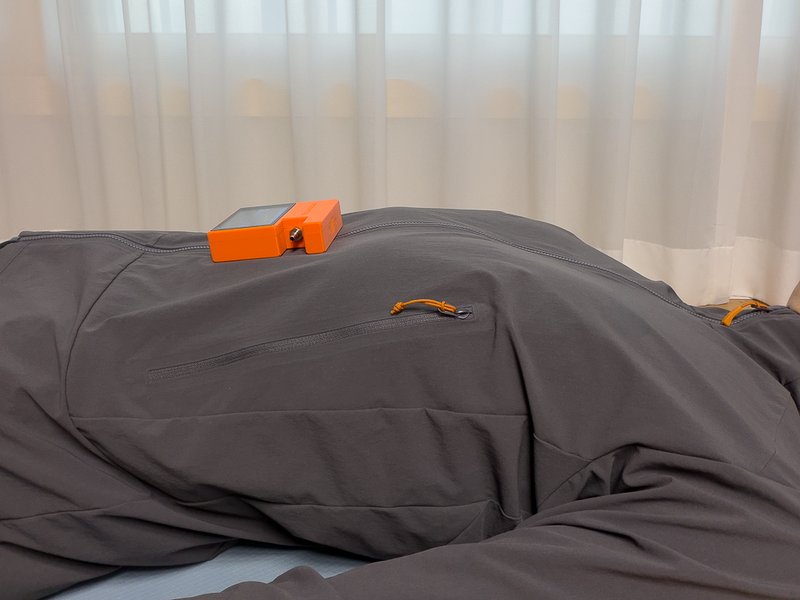

2.1 연결과 착용

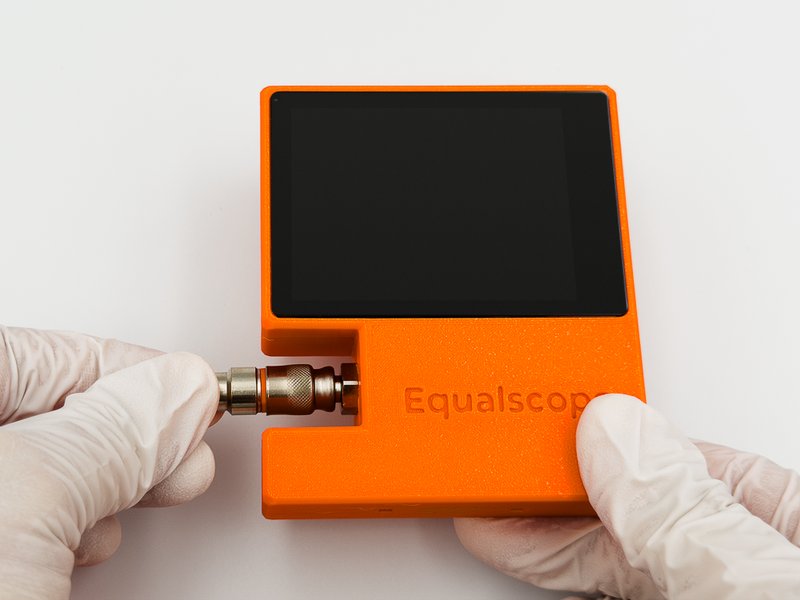

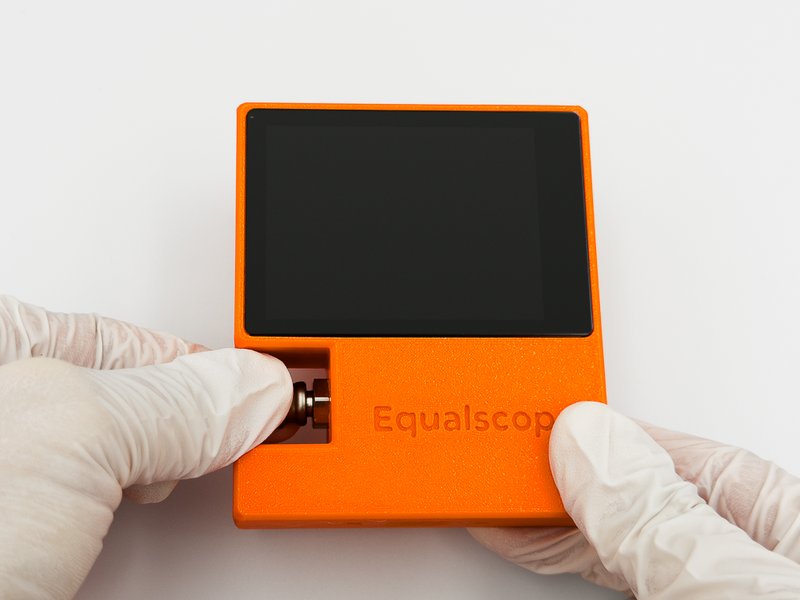

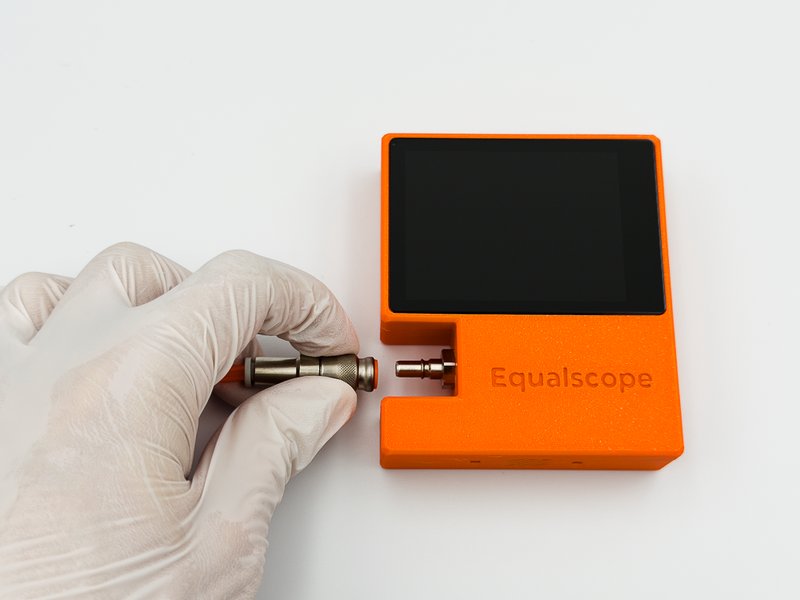

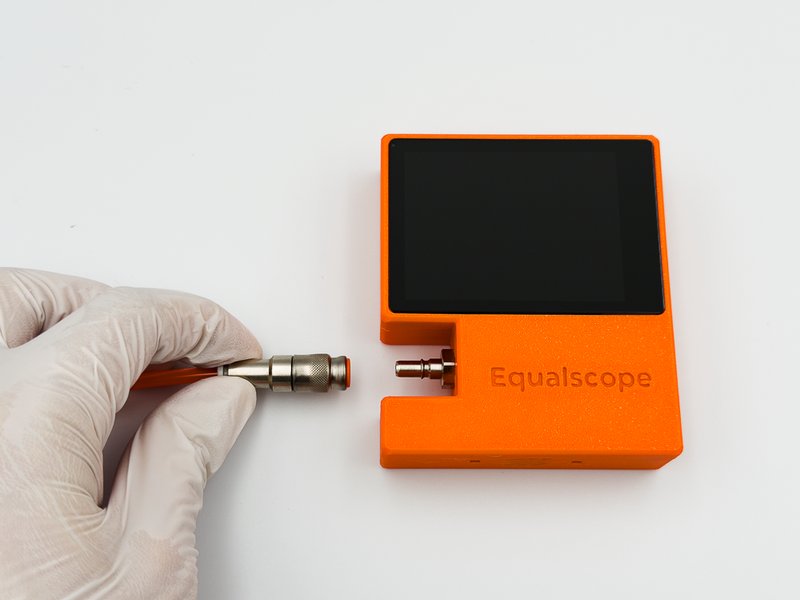

1. 본체 ↔ 튜브 연결: 튜브 끝의 커넥터(암)를 본체 커넥터(수)에 밀어 넣으면 딸깍 소리와 함께 체결됩니다. 분리할 때는 커넥터(암)를 그냥 잡아당기면 자연스럽게 빠집니다.

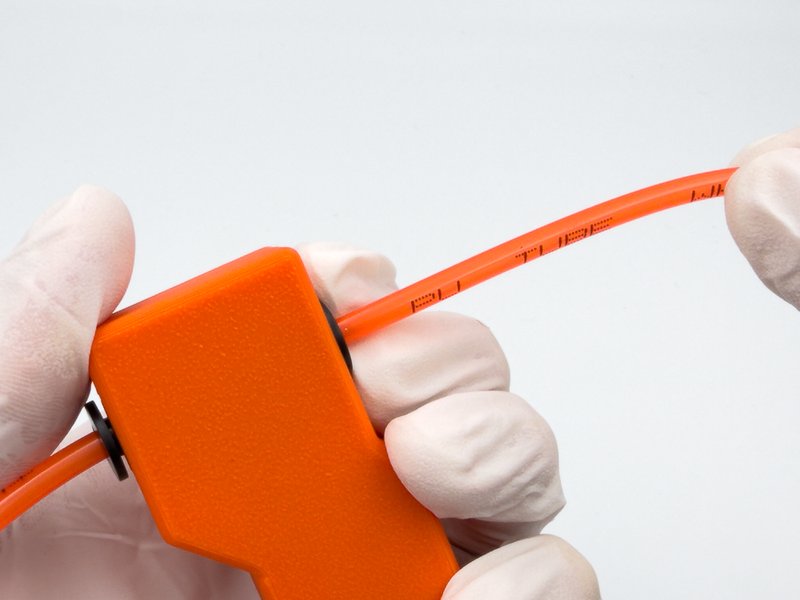

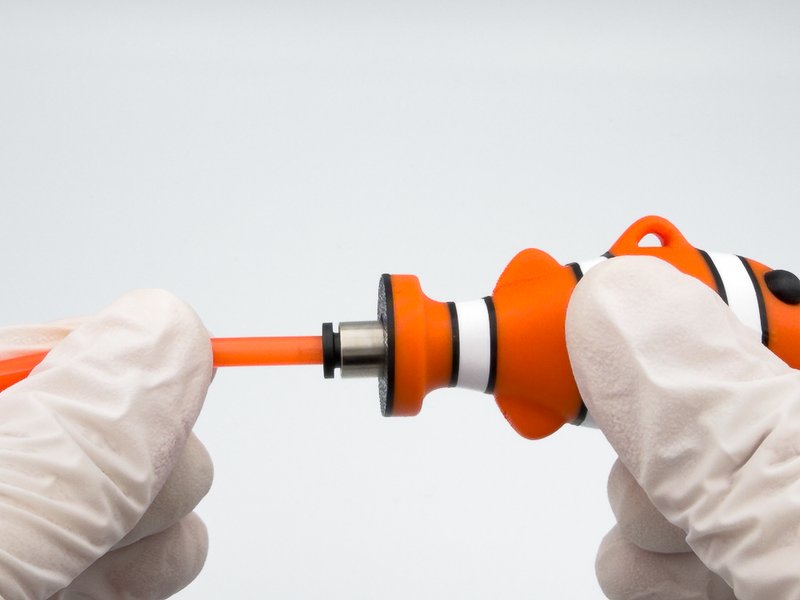

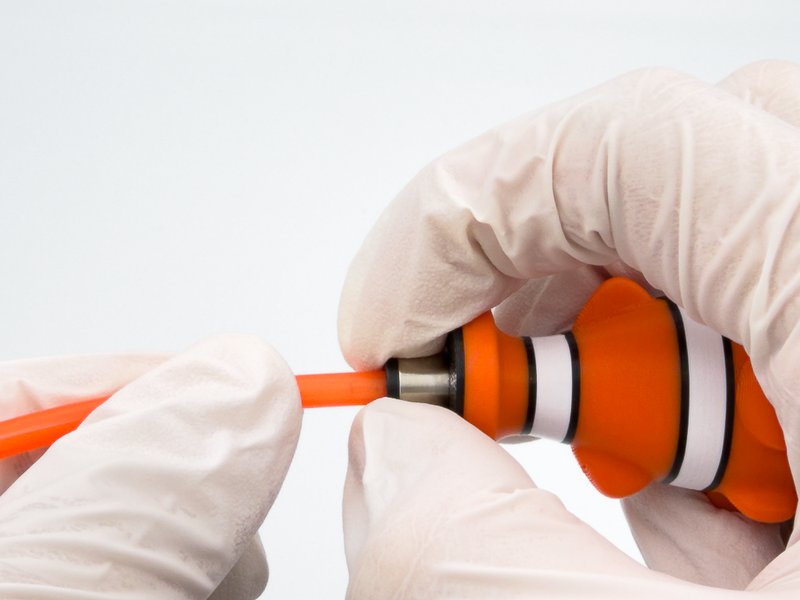

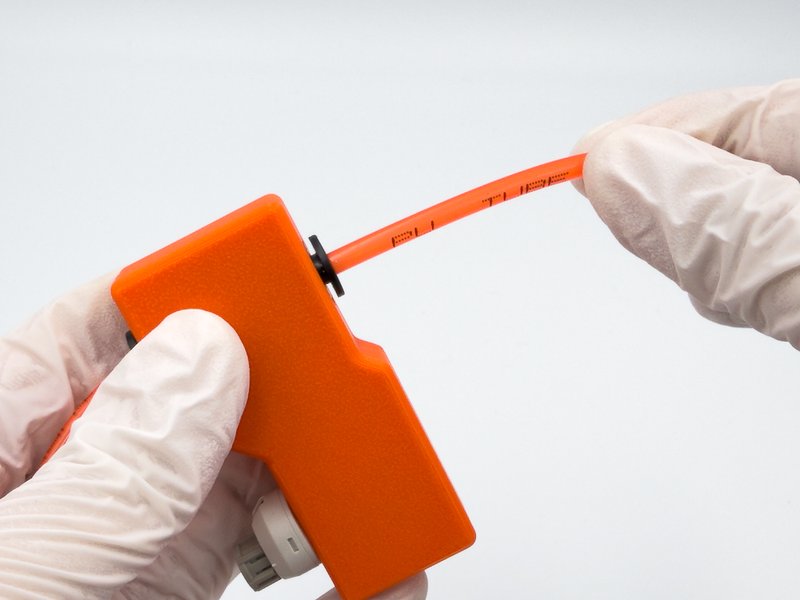

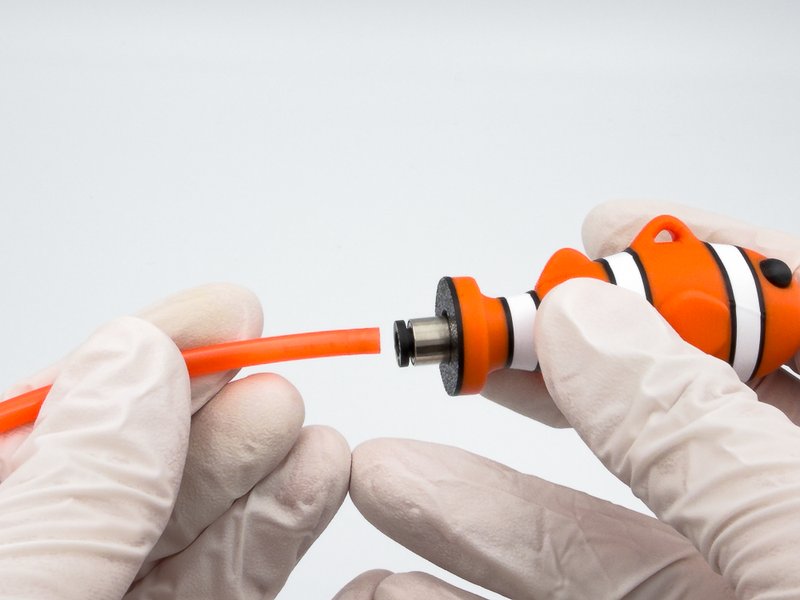

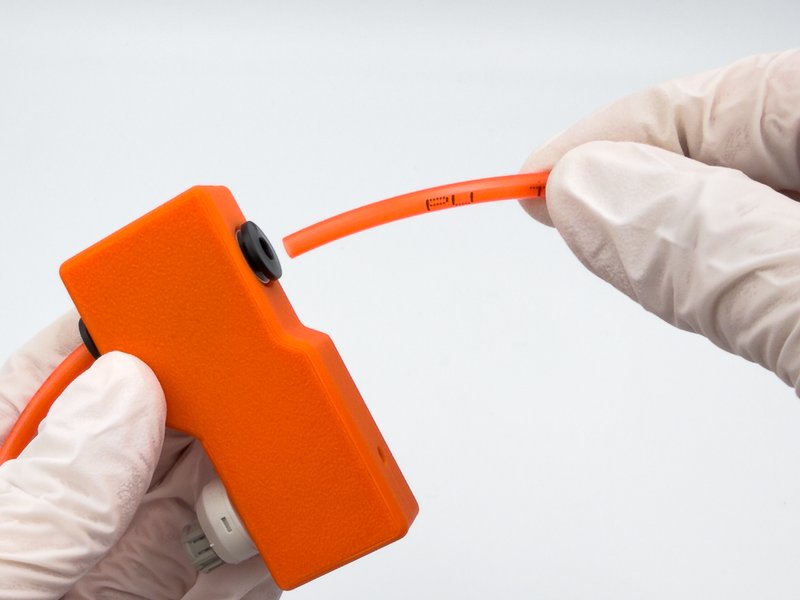

2. 튜브 ↔ 이퀄 벤트 연결: 이퀄 벤트의 원터치 피팅에 튜브를 그대로 밀어 넣으면 됩니다. 분리할 때는 피팅 끝의 플라스틱 부분을 누른 상태에서 튜브를 잡아당기면 빠집니다.
3. 전원을 켜고 영점 보정이 끝나면 측정 준비 완료입니다.
4. 이퀄 벤트는 측정할 때 코에 갖다 댑니다 — 이퀄 벤트 앞쪽의 구멍을 콧구멍에 잘 맞춰 대면 됩니다. (측정 시작 후 — 2.3 참고)

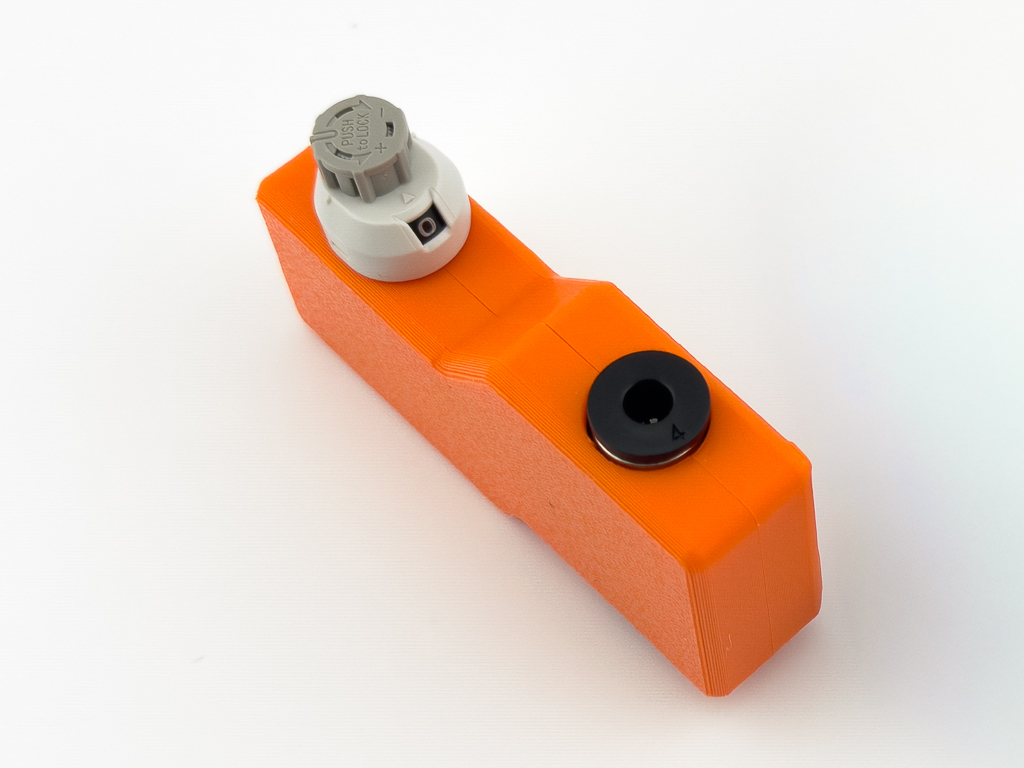

2.2 압력 조절 밸브 사용법

• 밸브의 눈금 다이얼로 공기 배출 정도를 조절합니다. 숫자가 클수록 더 많은 압력이 빠집니다.
• 조작 방법: 눈금을 바꿀 때는 밸브를 당긴 뒤 돌리고, 그대로 고정(잠금)하려면 밸브를 누릅니다.
• 입안 공기가 줄어드는 상황을 간접적으로 시뮬레이션해, 깊은 수심의 핵심 기술(특히 마우스필)을 지상에서 반복 훈련할 수 있습니다.
• 눈금이 있어 같은 조건을 반복 설정하기 쉽습니다.

2.3 측정 흐름

[시작] 누름 → 이퀄라이징 측정(실시간 그래프) → [정지] → 자동 저장 → [분석]

1. [시작] — 측정을 시작합니다. 그래프가 실시간으로 그려집니다.
2. 측정 — 이퀄 벤트를 코에 갖다 대고 이퀄라이징을 수행합니다. 현재/최저/최고 압력이 숫자와 그래프로 표시됩니다.
3. [정지] — 측정을 멈추면 결과가 자동 저장됩니다 (6.1).
4. [분석] — 정지 후 [시작] 버튼이 [분석]으로 바뀝니다. 누르면 패턴 분석 결과를 볼 수 있습니다 (5장).
5. 다시 측정하려면 [리셋]으로 그래프를 초기화합니다.

2.4 메인 화면 보는 법

측정 중 메인 화면에는 다음이 함께 표시됩니다.

• 압력 3값 — 현재 / 최저(▼) / 최고(▲) 압력 (hPa)
• 스톱워치 — 좌측 상단, 경과 시간(hh:mm:ss)
• 배터리 잔량 — 우측 상단
• 실시간 그래프 — 중앙. 지금까지의 최고점=주황선 · 최저점=빨강선으로 추적합니다 (자세한 읽는 법은 4장)

3. 화면 조작

3.1 버튼 5개

메인 화면 하단에는 5개의 버튼이 있습니다. [시작] [파일] [리셋] [설정] [전원]

3.2 제스처

4. 그래프 읽기

메인 화면 중앙의 실시간 그래프는 가로축 = 시간, 세로축 = 압력(hPa) 입니다. 40Hz(초당 40회) 고속 샘플링으로 입·귀 안의 압력 변화를 거의 실시간으로 그립니다.

4.1 그래프 구성 요소

4.2 화면 상단 숫자

그래프 위쪽에 세 가지 압력이 실시간 숫자로 표시됩니다.

• 현재 압력 — 지금 이 순간의 압력
• 최저 압력 (▼) — 측정 시작 이후 최저값
• 최고 압력 (▲) — 측정 시작 이후 최고값

좌측 상단에는 스톱워치(경과 시간), 우측 상단에는 배터리 잔량이 함께 표시됩니다.

4.3 훈련 밴드(압력 알람 범위)

설정에서 압력 알람을 켜면(8.2), 지정한 최저~최고 압력 구간이 그래프에 음영 띠로 그려지고 위아래 경계가 점선으로 표시됩니다.

• 목표 압력 범위를 눈으로 보면서 그 안에서 이퀄라이징을 유지하는 훈련에 사용합니다.
• 압력이 범위를 벗어나면 알람음으로 알려줍니다 (볼륨 설정 시).

4.4 줌과 스크롤

• 핀치(두 손가락 벌리기/오므리기) — 시간축 확대/축소. 짧은 구간을 자세히 보거나 전체 흐름을 한눈에.
• 스와이프(한 손가락 좌우) — 확대 상태에서 그래프를 좌우로 스크롤. 측정·참조 그래프 모두 적용됩니다.

줌 배율은 화면 우하단에 표시됩니다(x1, 1/2 등). 기본 배율은 설정에서 바꿀 수 있습니다(8.3).

5. 측정 결과 분석

측정을 정지하면 결과가 자동 저장되고, [시작] 버튼이 [분석]으로 바뀝니다. [분석]을 누르면 통계값과 패턴 판정, 그리고 조언 메시지가 표시됩니다.

5.1 통계값 읽기

분석 화면 오른쪽(또는 별도 박스)에 표시되는 숫자들의 의미입니다. 표시되는 항목은 패턴 유형에 따라 달라집니다 — 진동형(발살바·프렌젤 계열)은 피크 기반 지표를, 유지형(마우스필)은 안정성 기반 지표를 보여줍니다.

공통 지표

진동형 지표 (발살바 / 프렌젤 / 마우스필 프렌젤 / BTV)

상승/하강 속도 단위 직관: 단위는 hPa/s이고 숫자가 클수록 빠른 변화입니다. (라벨에 "속도"가 들어 있어 별도 단위 표기는 생략합니다.)

유지형 지표 (마우스필)

5.2 패턴 6종 해석

Equalscope는 측정 곡선의 형태적 특징을 종합하여 여섯 가지 기술 패턴 중 하나로 분류합니다.

5.3 분류 신뢰도

패턴 판정 옆에 신뢰도(%)가 함께 표시될 수 있습니다. 판정이 얼마나 분명한지를 나타내는 값입니다.

• 높음(분명) — 곡선이 해당 패턴의 전형에 가까움.
• 50% 부근(경계) — 두 패턴의 중간 형태. 예를 들어 "발살바와 프렌젤이 반반 섞인" 상태일 수 있음.
• 낮음(불일치) — 측정 중 기술이 일관되지 않았다는 신호로 해석합니다.

5.4 품질 등급과 경고

판정에는 품질 등급과 경고가 함께 붙습니다.

품질 등급

• 진동형: 피크 세기가 균일할수록 좋은 등급 — 매번 비슷한 세기로 이퀄했다는 뜻.
• 유지형(마우스필): 압력을 얼마나 흔들림 없이 유지했는지로 등급이 정해집니다.

경고 메시지 (해당 시 표시)

5.5 구간별 기법 분석 (EQ 인터벌)

EQ 인터벌(7.1)을 켜고 측정한 기록은, 인터벌 구간마다 기법을 따로 판정합니다. 하강 훈련에서 흔히 하듯 "얕은 구간은 프렌젤 → 깊은 구간은 마우스필"처럼 구간별로 기법을 바꿔가며 훈련해도, 전체를 하나로 뭉뚱그리지 않고 각 구간을 나눠 분석합니다.

• 분석 화면 맨 위에 구간별 기법 요약이 표시됩니다. (예: "1: 프렌젤 / 2~3: 마우스필")
• 이어서 구간마다 통계와 조언이 순서대로 나옵니다 — 전체 세션 분석(5.1~5.4)과 같은 내용을 구간 단위로 봅니다.
• 구간이 너무 짧으면(5초 미만 등) 그 구간은 "판정 불가"로 표시됩니다.
• 인터벌을 끄고 측정한 기록은 종전처럼 전체를 하나로 분석합니다.

5.6 조언 메시지 활용

분석 화면 하단에는 패턴·품질에 맞춘 조언 문구가 표시됩니다. (예: "발살바 개입이 남아 있습니다. 배의 힘을 줄이고 혀로 압력을 전달하는 감각을 키워 보세요.")

⚠️ 이 분석과 조언은 측정된 압력 패턴에 기반한 참고용입니다. 의료적 진단이나 안전 보증이 아니며, 실제 훈련은 자격 있는 강사의 지도 아래 진행하세요.

6. 파일 관리

6.1 자동 저장과 파일 형식

측정을 정지하면 결과가 자동으로 저장됩니다. 별도 저장 버튼은 없습니다.

• 파일명: EQ0001_120s.csv 형식
  • EQ + 4자리 자동 번호(측정할 때마다 1씩 증가) + 측정 시간(초)
  • 예: EQ0042_23s.csv = 42번째 측정, 23초짜리
• 형식: CSV. 열은 Time(ms), Pressure(hPa), Max, Min
• 자동 다듬기: 측정 시작 직전과 끝의 빈 구간(압력 0)은 잘라내고, 실제 신호 구간만 저장합니다. 신호가 거의 없거나 너무 짧으면 저장하지 않습니다.

파일은 SD 카드가 장착돼 있으면 SD 카드에, 없으면 내부 메모리에 저장됩니다.

6.2 저장소: 내부 메모리 vs SD 카드

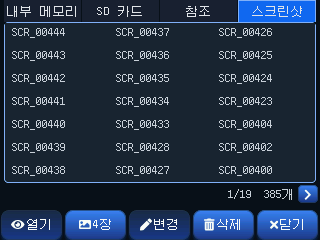

6.3 파일 화면 둘러보기

메인 화면에서 [파일]을 누르면 저장된 측정 목록이 열립니다.

• 상단에 3개 탭: 내부 메모리 / SD 카드 / 참조
• 파일은 한 페이지에 21개(3열 × 7행) 그리드로 표시되며, 최신 파일이 먼저 옵니다.
• 페이지가 여러 장이면 좌우 스와이프로 페이지를 넘깁니다. (하단에 1/2 32 files 식 표시)
• 파일 한 칸을 탭하면 선택됩니다.

6.4 내부 메모리 / SD 탭 동작

일반(내부·SD) 탭에서 파일을 선택하면 아래 버튼을 쓸 수 있습니다. [열기] [복사] [참조] [삭제] [닫기]

6.5 참조 탭과 "참조 그래프" 비교 훈련

참조 그래프는 Equalscope의 핵심 훈련 기능입니다. 모범 패턴을 배경에 깔아 두고, 내 실시간 그래프를 그 위에 겹쳐 따라하거나 비교합니다.

활용 시나리오: 강사가 모범 이퀄라이징 패턴을 측정해 참조로 배포 → 교육생이 그 참조를 배경에 깔고 똑같이 따라가며 훈련.

참조 탭에서 파일을 선택하면 버튼이 달라집니다. [열기] [해제] [이름 변경] [삭제] [닫기]

참조 파일은 내부 메모리에 보관됩니다(SD를 빼도 유지). 줌은 평소 값 그대로 유지되어, 폭이 다른 패턴(발살바/프렌젤 등)도 같은 스케일로 비교할 수 있습니다.

6.6 여러 파일 한 번에 삭제

[삭제]를 누르면 삭제 모드로 들어갑니다.

• 지울 파일들을 하나씩 탭해서 다중 선택 (상단에 선택 수 / 전체 수 표시)
• 전체 선택 버튼으로 한 번에 선택
• 다시 [삭제]로 확정, [닫기]로 취소

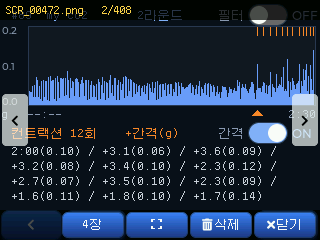

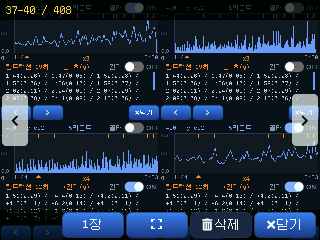

6.7 스크린샷 (화면 캡처)

화면을 세 손가락으로 탭하면 현재 화면이 즉시 이미지로 캡처됩니다. 분석 결과나 그래프를 그대로 피드백 자료로 남기는 데 유용합니다.

• 저장 위치: SD 카드의 capture/ 폴더에 PNG로 저장됩니다.
  • SD 카드가 필요합니다. 없으면 "SD 카드를 삽입하세요" 안내가 뜹니다.
• 파일명: SCR_00292_EQ0206_21s.png 형식
  • SCR_ + 5자리 순번 + 그때 열어 둔 측정 파일 이름
  • 즉, 특정 측정을 화면에 띄운 채 캡처하면 어느 측정의 화면인지 파일명으로 바로 매칭됩니다.
• 연속 오작동을 막기 위해 캡처는 약 2초 간격으로 동작합니다.

활용: 교육생의 분석 화면을 캡처해 두면, 나중에 압력 패턴을 함께 보며 피드백하거나 측정 간 비교 자료로 쓸 수 있습니다.

6.8 PC로 파일 옮기기 (USB 드라이브 모드)

기기를 USB 케이블로 PC에 연결하면 이동식 저장장치처럼 인식시켜 파일을 직접 복사할 수 있습니다.

1. 설정 → 파일 전송 행의 [연결] 버튼을 1.5초 길게 누릅니다.
   • (우발적 클릭으로 USB 연결이 켜졌다 꺼지는 걸 막기 위해 일부러 길게 누르도록 했습니다)
2. 확인하면 USB 드라이브 모드로 진입 — PC에서 저장장치로 나타납니다.
3. 측정 CSV 파일(session/ 폴더)과 스크린샷 이미지(capture/ 폴더)를 PC로 복사한 뒤 안전하게 분리합니다.

USB 드라이브 모드 동안에는 측정 기능이 멈춥니다. 파일 전송 후 빠져나오면 정상 동작합니다. 스크린샷은 SD에만 저장되므로, USB 전송 시 SD 카드가 꽂혀 있어야 함께 보입니다.

7. 리듬 훈련

이퀄라이징은 일정한 간격으로 반복할 때 안정적인 리듬이 잡힙니다. Equalscope는 이를 돕는 두 가지 도구를 제공합니다.

7.1 EQ 인터벌

구간별로 (간격 × 횟수)를 정해 두면, 측정을 시작하는 순간부터 그 순서대로 비프음 + 화면 시각 신호가 울립니다. 하강 시나리오에 맞춰 이퀄 리듬을 훈련하는 도구입니다.

• 설정 위치: 설정 페이지 2 — EQ 인터벌 토글 + [인터벌 편집] 버튼 (8.2)
• 편집 화면: 최대 4구간, 각 구간은 간격(초) × 횟수로 지정합니다.
  • 간격 0 = 구간 없음 (해당 구간 건너뜀)
  • 1초 미만은 0.1초 단위로 설정할 수 있습니다 (0.1 → 0.9 → 1 → 2 → …). 빠른 리듬으로 반복하는 훈련에 쓸 수 있습니다.
  • 횟수 0 = 무한 반복(∞) — 그 구간의 간격으로 계속 울립니다. 이때는 알람음이 높은 음과 낮은 음으로 번갈아 울려 박자를 타기 쉽습니다.
  • 상단에 합계 횟수·총 시간이 실시간으로 표시되어 시퀀스 전체 길이를 바로 확인할 수 있습니다
• 동작: 측정 [시작]과 동시에 구간 1부터 순서대로 진행합니다. 알람 시점이 그래프의 시간축과 일치하므로, 훈련 후 그래프에서 그대로 되짚어 볼 수 있습니다.
• 활용 예: "2초×5 → 4초×5 → 8초×5" — 하강 초반에는 잦게, 내려갈수록 간격을 늘리는 식으로 수심 구간별 이퀄 빈도를 미리 설계해 훈련합니다. 한 구간만 두고 무한 반복으로 쓰면 단순 메트로놈처럼도 쓸 수 있습니다.
• 그래프 알람 마커: 알람이 울린 위치가 그래프에 세로선으로 표시됩니다 (구간이 바뀌는 첫 알람은 더 길게). 줌·스크롤을 해도 함께 움직여, "알람 시점 vs 실제 이퀄"을 비교하며 리듬을 점검할 수 있습니다.
• 기록 보존: 알람 위치는 측정 CSV 파일에도 저장되어, 나중에 파일을 다시 열어도 마커가 그대로 표시됩니다.

7.2 스톱워치

측정 중 경과 시간을 hh:mm:ss로 메인 화면 좌측 상단에 실시간 표시합니다. 트레이닝 진행 시간을 한눈에 확인할 수 있고, EQ 인터벌과 함께 인터벌 훈련의 시간 관리에 쓰입니다.

8. 설정

메인 화면에서 [설정]을 누르면 열립니다. 설정은 3개 페이지로 구성되며, 좌우 화살표로 페이지를 이동합니다.

설정 페이지 한눈에 보기

아래는 기능별로 묶어 설명합니다. (각 항목이 어느 페이지에 있는지 함께 표시)

8.1 화면

8.2 소리

8.3 그래프

8.4 기타

8.5 하단 버튼

설정 화면 아래의 버튼들입니다. [저장] [재시작] [도움말] [초기화] [닫기]

초기화는 "설정"만 되돌립니다. 저장된 측정 파일·스크린샷과 파일 번호(다음 측정에 매겨질 번호)는 그대로 유지됩니다. 측정 기록이 지워지지 않으니 안심하고 사용하세요.

변경 후 [저장]을 눌러야 유지됩니다. 저장하지 않고 닫으면 일부 변경이 반영되지 않을 수 있습니다.

9. 관리와 업데이트

9.1 펌웨어 업데이트

새 펌웨어는 SD 카드를 통해 자동으로 설치됩니다. PC 연결이나 별도 프로그램이 필요 없습니다.

1. 배포받은 펌웨어 파일(equpdate_ 로 시작하는 .bin 파일)을 SD 카드 맨 위(루트) 폴더에 복사합니다.
2. SD 카드를 기기에 꽂고 전원을 켭니다.
3. 부팅 중 기기가 펌웨어 파일을 자동으로 인식해 업데이트하고 재시작합니다.
4. 업데이트가 끝나면 SD의 펌웨어 파일은 자동으로 삭제됩니다.

· SD에는 펌웨어 파일을 하나만 올려 두는 것을 권장합니다.

· 업데이트 후 자동 삭제되므로, 다음 부팅에서 같은 버전이 다시 설치되지 않습니다.

· 현재 펌웨어 버전은 설정 → 도움말 화면 하단에서 확인할 수 있습니다.

새 펌웨어는 equalscope.kr/download 에서 내려받을 수 있습니다. 새 펌웨어가 올라오면 파일을 받아 위 순서대로 업데이트하세요.

9.2 영점 보정과 센서 정확도

• 부팅할 때마다 자동으로 영점(0점)을 다시 잡습니다. 정확한 측정을 위해, 전원을 켤 때는 이퀄 벤트에 압력을 가하지 말고 대기압 상태로 두세요 (1.2).
• 센서는 출하 전 보정을 거쳐 측정 정확도를 맞춰 두었습니다.

9.3 보관과 세척

• ⚠️ 본체는 방수가 되지 않습니다. 절대 물로 씻지 마세요. 물이 닿지 않도록 주의하세요.
• 이퀄 벤트: 내부에 인서트 너트가 있어 물 세척에 적합하지 않습니다. 코에 닿는 부위를 물티슈로 닦은 뒤 바로 물기를 제거하는 것을 권장합니다. 내부 세척이 필요할 때는 면봉을 사용해 닦아 주세요.
• 위생(개인·공용): 이퀄 벤트는 코·입 주변에 닿으므로 개인별 사용을 권장합니다. 교육 현장처럼 여러 사람이 함께 쓸 때는 사용자가 바뀔 때마다 접촉 부위를 소독용 물티슈로 닦고 완전히 건조한 뒤 사용하세요.
• 튜브: 연결 부품을 모두 분리한 뒤 물로 세척하고, 완전히 말려서 사용하세요.
• 배터리: 장기간 사용하지 않을 때는 충전해 두고 보관하는 것을 권장합니다.

10. 문제 해결 (FAQ)

11. 안전·주의

• 이 장비는 의료기기가 아닙니다. 측정값과 분석은 훈련 보조 및 참고용이며, 진단이나 안전 보증의 근거가 아닙니다.
• 무리한 압력을 가하지 마세요. 과도한 가압은 부상을 유발할 수 있습니다. "과압" 경고가 뜨면 강도를 낮추세요 (5.4).
• 모든 이퀄라이징·프리다이빙 훈련은 자격 있는 강사의 지도 아래 진행하세요.
• 분석 결과의 조언은 측정된 압력 패턴에 기반한 참고 정보입니다.
